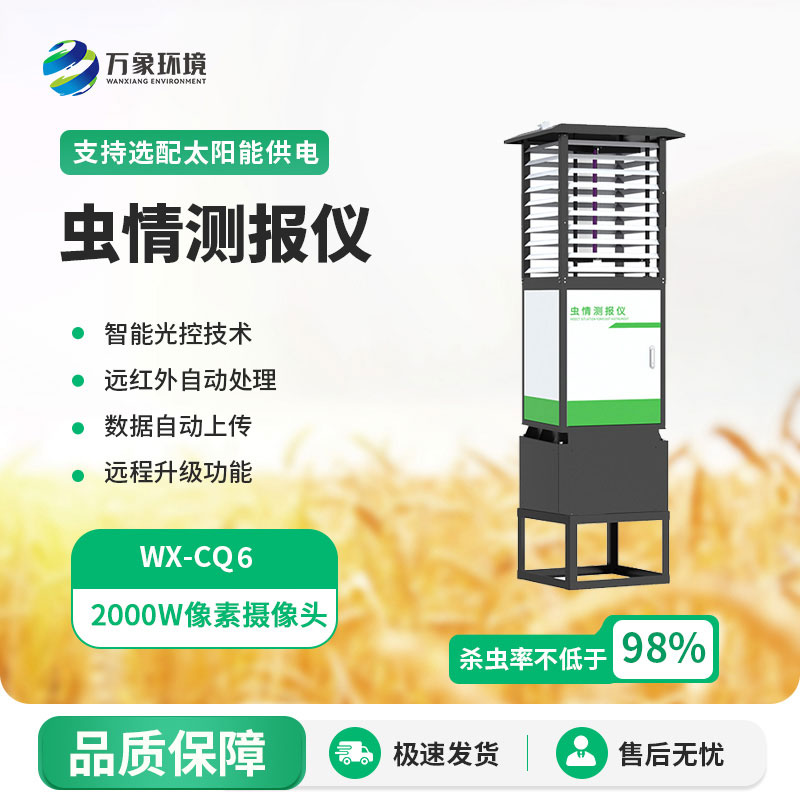

一、蟲情測報燈產品簡介

蟲情測報燈又稱智能蟲情測報燈，自動蟲情測報燈，蟲情測報燈對蟲害的發生與發展進行分析和預測，實現了害蟲誘捕蟲體遠紅外自動處理，并實時將環境氣象和蟲害情況上傳到指定農業云平臺。

   名稱:蟲情測報儀

   符合標準：符合GB-T24689.1-2009標準圖像式蟲情測報工具

   主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要

   工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺

   二、主體結構

   不銹鋼

   引蟲燈四周設有百葉窗，有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識別

   撞擊屏采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm

   產品默認配備安裝底座，底座高度40cm，用于防止雨季雨水倒灌至中控箱中

   顯示器：7寸安卓操作系統觸控顯示屏，支持整機實時狀態查看，工作模式調整，支持本機蟲害照片本地查看，并可通過本機設定參數

   三、參數

   供電方式：太陽能供電

   啟動最大功率：≤200W；穩定工作功率：≤60W；待機功率≤5W

   整機尺寸：557mm*567mm*1634mm

   通信方式：4G標配,網口（選配）

   工作環境：0~70℃，0~95%（相對濕度）、無凝結

   誘蟲光源：20W黑光燈管（主波長365nm）；燈管啟動時間≤5S

   遠紅外蟲體處理倉溫度：工作15分鐘后溫度可達85℃±5℃

   絕緣電阻≥2.5M?（漏電保護）

   攝像頭像素：500W，可清晰分辨每一個蟲體

   四、功能說明

   硬件工作流程：飛蟲受誘蟲光源吸引,進入百葉窗,撞向撞擊版(高透玻璃材質,完全符合國標),撞擊后掉入殺蟲倉,殺蟲倉高溫殺死蟲子后,殺蟲擋板翻轉,蟲子尸體掉進烘干倉進行高溫烘干,烘干完成后,烘干擋板翻轉,轉運烘干后的飛蟲尸體,使之掉在震動板上,震動板啟動,使之轉運到傳送帶上,傳送到將飛蟲尸體拍照后,完成-系列動作

   自動工作模式設置：在設定的工作時間段內，光照小于設定限制，且無雨雪情況下自動工作，其余時間不工作。此模式下可設置啟動工作時間，整機工作時長，拍照間隔，誘蟲燈開啟時長，雨雪延后時長，光照度下限值等參數，可通過軟件直接下發至設備端

   手動工作模式設置：可手動開關誘蟲燈、蟲雨擋板、殺蟲擋板、烘干倉擋板、移蟲裝置、震動裝置、拍照補光燈、手動拍照，可實時關閉殺蟲及烘干裝置

   自動蟲水分離：雨雪天氣自動識別停止工作，設備配置專門雨雪排出通道

   光控技術：晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態

   上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%

   支持與服務器自動校時

   五、安裝方式

   選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔

   使用配件里的膨脹螺絲裝到打好8個孔位中。

   將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手?jǐn)Q緊固定，即可
